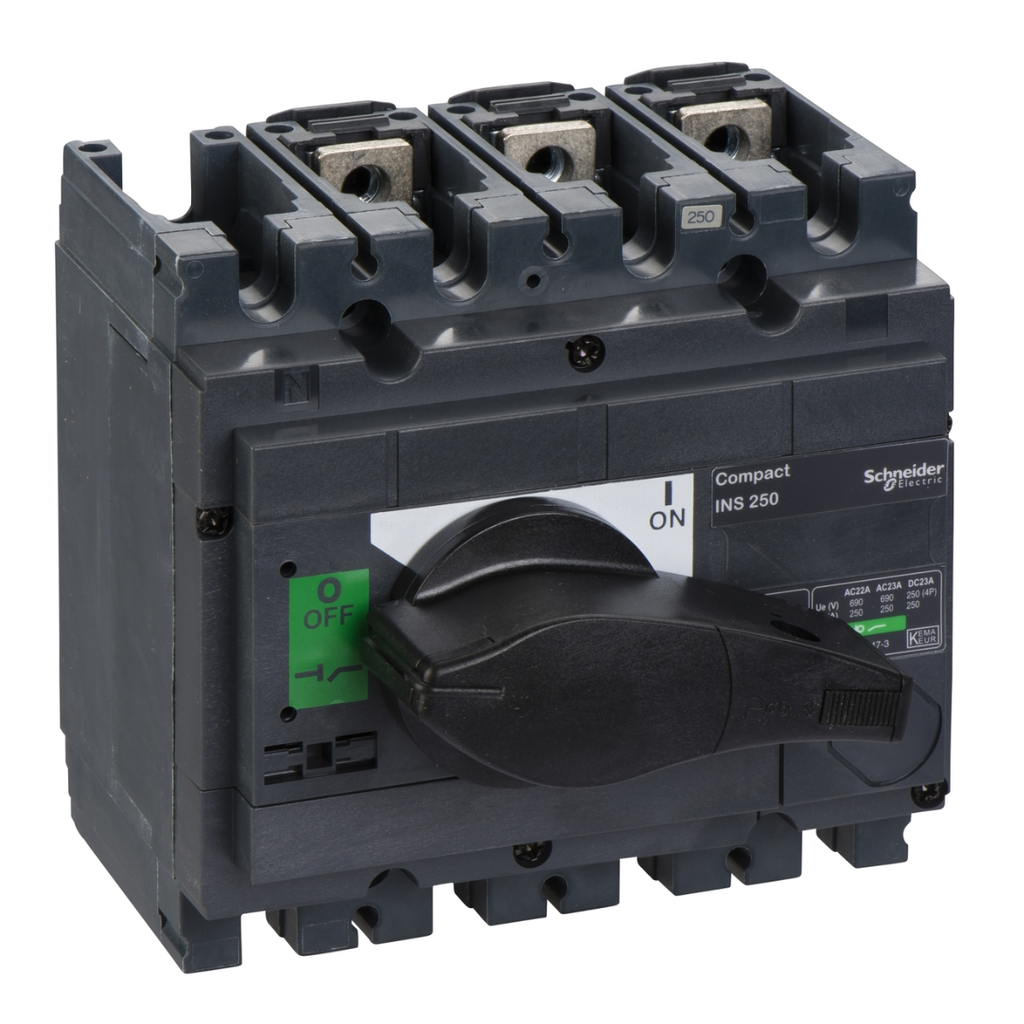

Interruptor seccionador manual Schneider INS 3X250A
Este Compact INS25 es un interruptor en carga no automático de 3 polos con mando rotativo negro. Es apta para el seccionamiento con indicación positiva de contacto, tal como se define en las normas IEC 6947-1 e IEC6947-3. La corriente de funcionamiento es de 25 A a 415 VCA en las categorías AC22A y AC23A. La tensión nominal es 69 VCA 5/6 Hz o 25 VCC. El mando rotativo negro está diseñado para ofrecer un funcionamiento sencillo y un alto rendimiento en caso de interrupción de las corrientes. El Compact INS25 es un dispositivo de cara frontal con nivel de aislamiento de clase II de acuerdo con la norma IEC 6664.
| Gama | Compacto |
|---|---|
| Tipo de Producto o Componente | Interruptor seccionador |
| Nombre del Producto | ComPacT INS |
| Número de Polos | 3P |
| Tipo de red | CC CA |
| Frecuencia de Red | 50/60 Hz |
| Intensidad asignada de empleo (Ie) | AC-22A: 250 A CA 50/60 Hz "220/240 V" AC-22A: 250 A CA 50/60 Hz 380/415 V AC-22A: 250 A CA 50/60 Hz 440/480 V AC-22A: 250 A CA 50/60 Hz 480 V NEMA AC-22A: 250 A CA 50/60 Hz 500/525 V AC-22A: 250 A CA 50/60 Hz "660/690 V" AC-23A: 250 A CA 50/60 Hz "220/240 V" AC-23A: 250 A CA 50/60 Hz 380/415 V AC-23A: 250 A CA 50/60 Hz 440/480 V AC-23A: 250 A CA 50/60 Hz 480 V NEMA AC-23A: 250 A CA 50/60 Hz 500/525 V AC-23A: 250 A CA 50/60 Hz "660/690 V" DC-22A: 250 A CC 125 V 2 polos en serie DC-23A: 250 A CC 125 V 2 polos en serie |
| tensión asignada de aislamiento | 800 V CA 50/60 Hz |
| [Ith] Intensidad térmica convencional | 250 A a 60 °C |
| [Icm] Poder de dierre de cortocircuito | 30 kA interruptor seccionador solo 690 V CA a 50/60 Hz 330 kA con interruptor automático protección ascendente 690 V CA a 50/60 Hz |
| tensión asignada de empleo | 125 V CC 690 V CA 50/60 Hz |
| idoneidad para el seccionamiento | Sí |
| indicación de contacto positivo | Sí |
| ruptura visible | No |
| Grado de contaminación | 3 |
