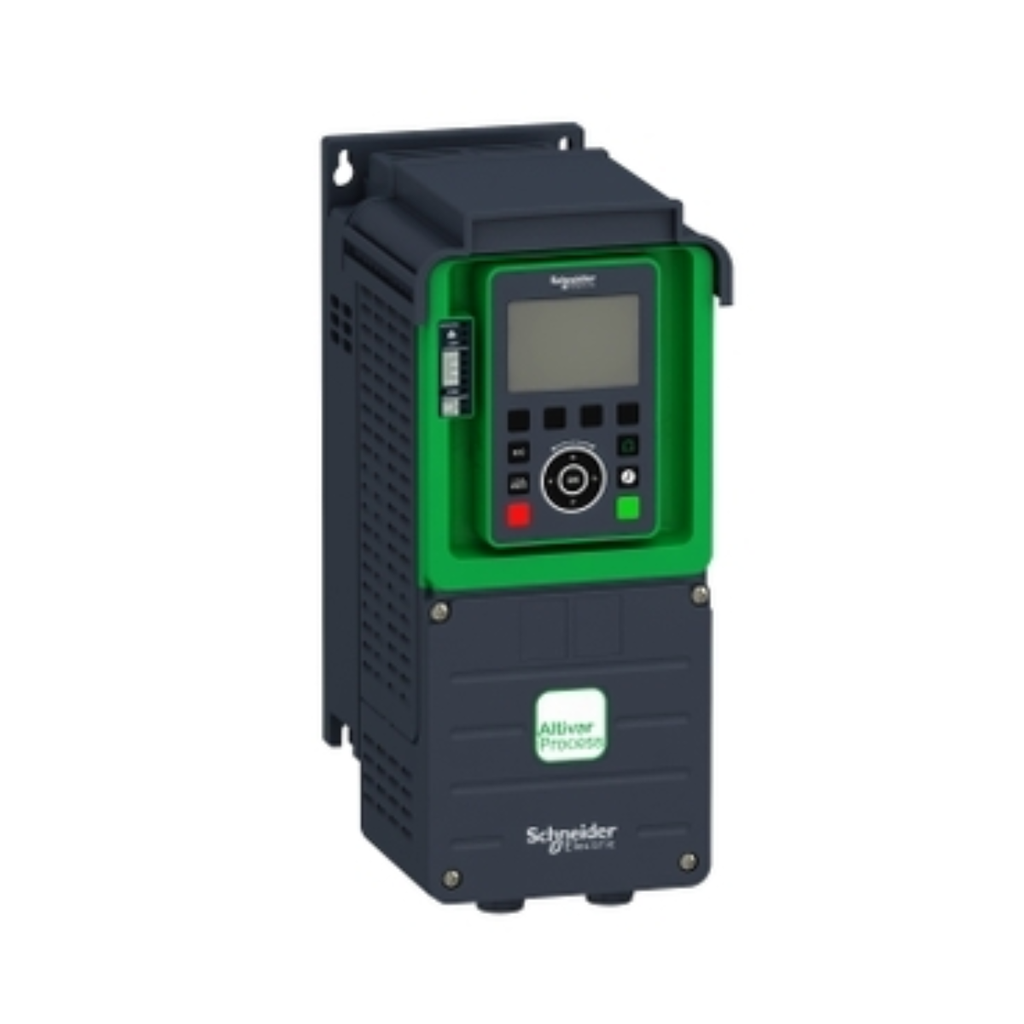

Variador de velocidad ATV930 1,5kw 400/480v Tri/ip21 480v
Este variador de velocidad Altivar Process ATV900 puede alimentar motores de potencia síncronos y asincrónicos de 3 fases. Es adecuado para motores con una clasificación de potencia de hasta 3 kW para aplicaciones que requieren una sobrecarga ligera (hasta un 12%). Es adecuado para motores con una clasificación de potencia de hasta 2.2kW/3hp para aplicaciones que requieren una sobrecarga significativa (hasta un 15 %). Funciona con una tensión de alimentación nominal de 38V a 48V CA. Este variador de velocidad/frecuencia (VSD/VFD) está diseñado específicamente para procesos industriales. En los siguientes segmentos del mercado, petróleo y gas, minería, minerales y metales, alimentos y bebidas, agua y aguas residuales. Ofrece un alto rendimiento del motor en cualquier motor y control total de cualquier tipo de acoplamiento en aplicaciones de maestro/esclavo. Los servicios de red ayudan a garantizar la continuidad de las operaciones incluso en caso de que se produzca una avería en la conexión. El servidor web y el registro de datos ayudan a reducir el tiempo de inactividad mediante la rápida resolución de problemas y el mantenimiento preventivo. Su conectividad avanzada, que incluye EtherNet/IP y Modbus TCP, permite una integración profunda en las arquitecturas de automatización. Está diseñado para ser montado en posición vertical (+/- 1 °) sobre una pared.
| Gama de producto | Altivar Process ATV900 |
|---|---|
| Aplicación del Dispositivo | Aplicación industrial |
| Tipo de Producto o Componente | Variador de velocidad |
| Destino del producto | Motores asíncronos Motores síncronos |
| Aplicación específica de producto | Proceso para la industria |
| variante | Con interruptor de frenado Version estandar |
| Número de fases de la red | 3 fases |
| tipo de montaje | Montaje en pared |
| Protocolo del puerto de comunicación | Serie Modbus EtherNet/IP Modbus TCP |
| [Us] Tensión de alimentación | 380...480 V - 15...10 % |
| potencia del motor en kW | 3,0 kW para carga normal 2,2 kW para carga pesada |
| corriente de salida en continuo | 7,2 A a 4 kHz para carga normal 5,6 A a 4 kHz para carga pesada |
| filtro CEM | Integrado Con opción de placa EMC |
| Grado de protección IP | IP21 |
| grado de protección IP | UL tipo 1 |
| módulo opcional | Espacio A: módulo de conmutación para Profibus DP V1 Espacio A: módulo de conmutación para Profinet Espacio A: módulo de conmutación para DeviceNet Espacio A: módulo de conmutación para EtherCAT Espacio A: módulo de conmutación para encadenamiento CANopen RJ45 Espacio A: módulo de conmutación para CANopen SUB-D 9 Espacio A: módulo de conmutación para CANopen temrinales de tornillo Espacio A/espacio B/espacio C: carta de extensión de E/S analógicas y digitales Espacio A/espacio B/espacio C: carta de extensión de salida a relé Espacio B: 5/12 V modulo encoder digital Espacio B: módulo de interfaz del encoder análogo Espacio B: módulo resolver encoder módulo de conmutación para Ethernet Powerlink |
| lógica de entrada digital | 16 velocidades preestablecidas |
| perfil de control de motor asíncrono | Par variable estandar Constant torque standard Modo optimo para el par |
| perfil de control de motor síncrono | Motor de imanes permanentes Reluctancia del motor sincronico |
| frecuencia máxima de salida | 599 Hz |
| frecuencia de conmutación | 2...16 kHz ajustable 4...16 kHz con factor de desclasificación de la capacidad |
| frecuencia de conmutación nominal | 4 kHz |
| corriente de línea | 5,8 A a 380 V (carga normal) 4,5 A a 380 V (carga pesada) 5,1 A a 480 V (carga normal) 4,0 A a 480 V (carga pesada) |
| potencia aparente | 4,2 kVA a 480 V (carga normal) 3,3 kVA a 480 V (carga pesada) |
| máxima corriente transitoria | 8,6 A durante 60 s (carga normal) 8,4 A durante 60 s (carga pesada) |
| Frecuencia de Red | 50...60 Hz |
| Corriente de cortocircuito de la red | 50 kA |
