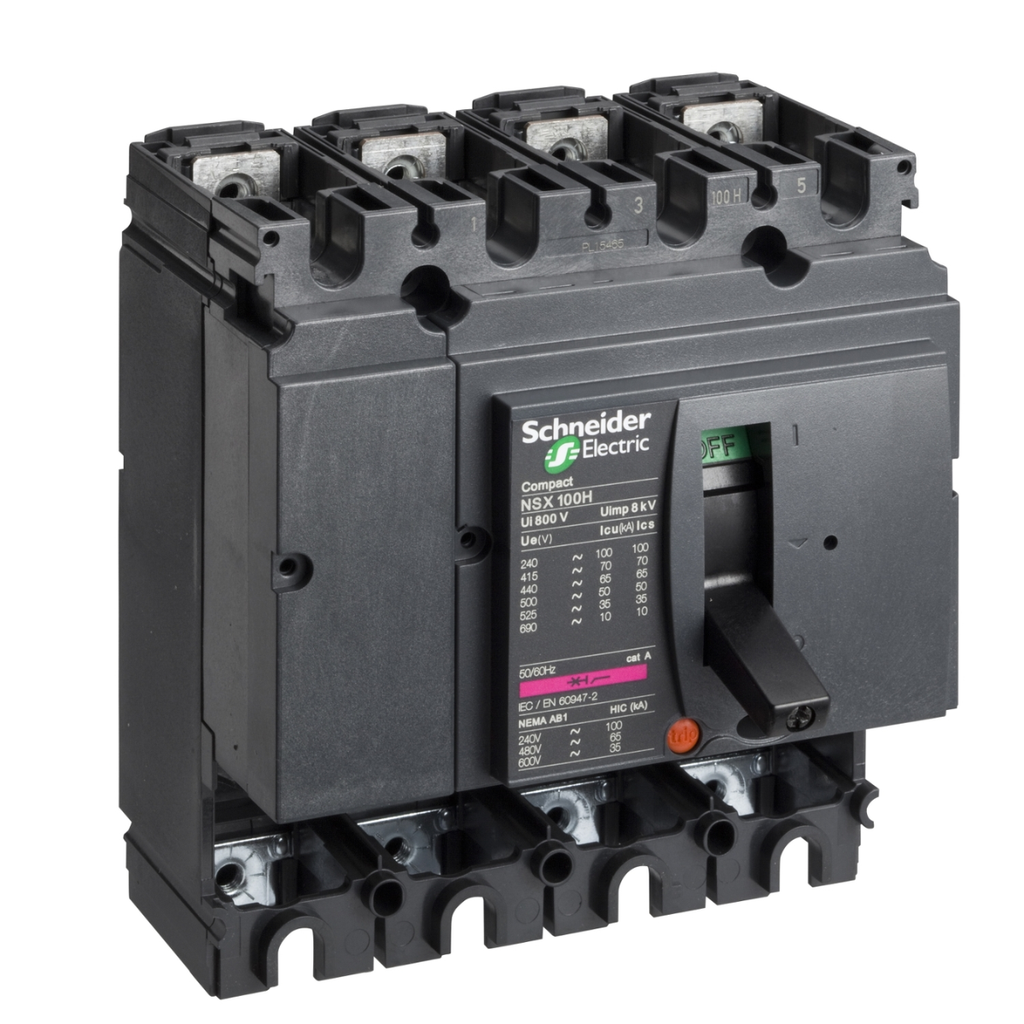

Interruptor S/Rele Schneider Nsx100N 4X100A 50Ka
Se trata de un bastidor básico de 4 polos para Compact NSX100N. Compact NSX está diseñado para optimizar el espacio y la capacidad de corte para todas las aplicaciones estándar y específicas. Este bastidor básico viene sin unidad de disparo y es compatible con cualquier tipo de unidad de disparo que se debe pedir por separado La capacidad de apertura de la Icu es de 50 kA a 415 V CA 50/60 Hz. El voltaje de funcionamiento es de 690 V CA 50/60 Hz (limitado a 440 V CA 50/60 Hz si existe una protección contra fugas a tierra). Puede equiparse con una variedad de funciones y accesorios opcionales. Las dimensiones son 140mm x 161mm x 86mm. Garantiza el cumplimiento de estándares internacionales (IEC 60947), CCC, EAC y especificaciones marítimas. El Compact NSX100N es parte de la arquitectura EcoStruxure Power de Schneider Electric.
| Gama | Compacto |
|---|---|
| Gama de producto | ComPact NSX100...250 |
| Nombre Corto del Dispositivo | NSX100N |
| Tipo de Producto o Componente | Marco básico |
| Aplicación del Dispositivo | Distribución Eléctrica Residencial y Comercial |
| interruptor automático | Compact NSX100N |
| Número de postes | 4P |
| posición de polo de neutro | Izquierda |
| corriente nominal | 100 A a 40 °C |
| tensión asignada de empleo | 690 V CA 50/60 Hz |
| Tipo de red | CA |
| Frecuencia de Red | 50/60 Hz |
| idoneidad para el seccionamiento | Sí conforme a EN/IEC 60947-2 |
| Categoría de empleo | A |
| [Icu] poder asignado de corte en cortocircuito | 10 kA a 600 V CA 50/60 Hz conforme a UL 508 85 kA a 240 V CA 50/60 Hz conforme a UL 508 10 kA Icu a "660/690 V" CA 50/60 Hz conforme a IEC 60947-2 35 kA Icu a 525 V CA 50/60 Hz conforme a IEC 60947-2 50 kA a 480 V CA 50/60 Hz conforme a UL 508 36 kA Icu a 500 V CA 50/60 Hz conforme a IEC 60947-2 50 kA Icu a 380/415 V CA 50/60 Hz conforme a IEC 60947-2 50 kA Icu a 440 V CA 50/60 Hz conforme a IEC 60947-2 90 kA Icu a "220/240 V" CA 50/60 Hz conforme a IEC 60947-2 |
| Nivel de rendimiento | N 50 kA 415 V CA |
| Tipo de Control | Palanca de conmutación |
| tipo de montaje | Fijo |
